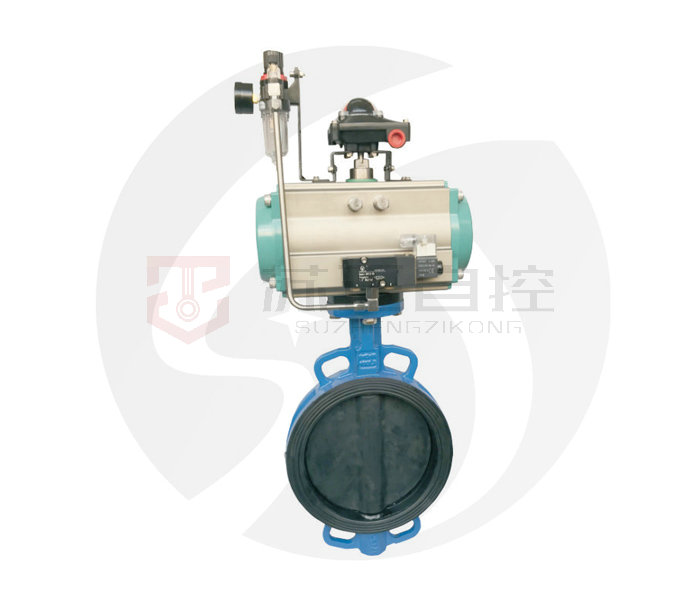

氣動襯膠蝶閥 產品特點
（1）閥板特有設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
（2）采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。
（3）閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。
（4）氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。
氣動襯膠蝶閥 主要技術參數
公稱通徑DN | 50-500 | ||
公稱壓力PN(MPa) | 0.6 | 1 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 丁腈橡膠：-40℃～80℃ | ||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 氣動 | ||
配置執行機構 | GT、AT、AW系列單雙作用氣動執行器 | ||
控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||
氣動襯膠蝶閥 執行器技術參數
執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構、雙作用執行機構 |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動襯膠蝶閥 主要零件材料
零件名稱 | 材料 |
閥體 | 球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR |
蝶板 | 灰鑄鐵+NBR、球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
氣動襯膠蝶閥 主要性能規范
公稱通徑DN(mm) | DN50～500 | |||
公稱壓力 | PN(MPa) | 0.6 | 1 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
低壓氣密試驗 | 0.5～0.7 | |||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
氣動襯膠蝶閥 安裝連接尺寸
 |  |
氣動襯膠蝶閥 安裝連接尺寸
公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | |||||||||
L | L1 | H | H1 | A | 1.0MPa | 1.6MPa | |||||
法蘭 | 對夾 | D | D1 | n-Фd | D | D1 | n-Фd | ||||
50 | 108 | 43 | 63 | 315 | 180 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 46 | 70 | 330 | 180 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 46 | 83 | 390 | 245 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
100 | 127 | 52 | 105 | 431 | 240 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 56 | 115 | 455 | 240 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 56 | 137 | 626 | 350 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 60 | 164 | 720 | 350 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 68 | 206 | 800 | 550 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 78 | 230 | 860 | 600 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 78 | 248 | 883 | 600 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
400 | 216 | 102 | 289 | 972 | 600 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
450 | 222 | 114 | 320 | 1043 | 750 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
500 | 229 | 127 | 342 | 1098 | 750 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
