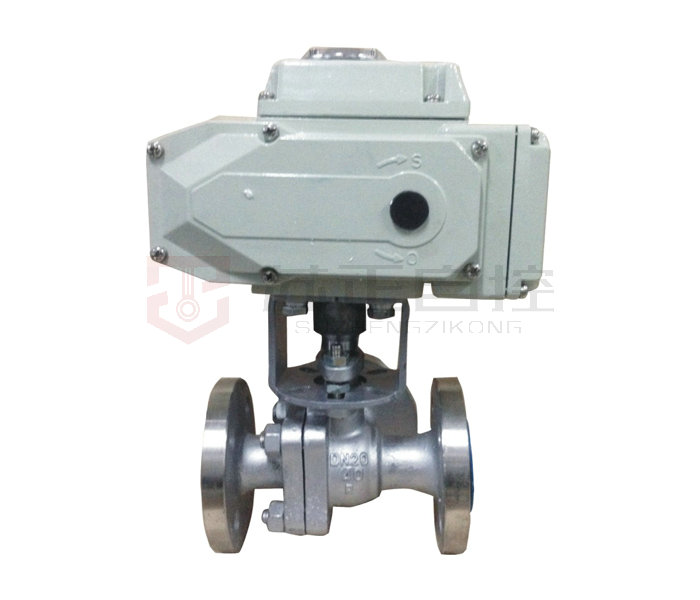

電動三通球閥
產品概述

一、技術參數

公稱通徑:DN15-200mm

公稱壓力:1.6~25Mpa(如需其他壓力標準,訂貨時請注明)

閥體材質:碳鋼(C)不銹鋼304(P)、不銹鋼316(R)

密封材質:聚四氟乙烯(F)對位聚苯(PPL)、金屬硬密封(H)硬質合金(Y)

介質溫度:W2-20-150CW3:-20-250C

連接方式:法蘭

電動執行器:SZA系列、SZB系列進口執行器系列

控制方式:標準開關型、整體調節型、整體開關型、總線型

二、電動三通球閥主要設計標準

設計與制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927

三、電動三通球閥主要零件材料

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

四、電動三通球閥控制方式

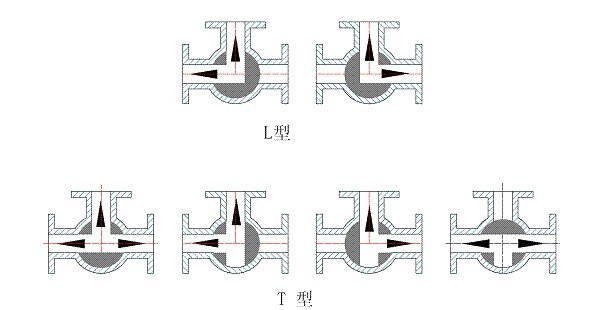

氣動三通球閥分L型和T型,介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換,能使相互垂直的兩個通道連通:氣動三通T型球閥適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,氣動三通球閥一般采用三個閥座結構,亦可根據用戶要求采用四閥座結構。



"T"型氣動三通球閥流向示意圖                          "L"型氣動三通球閥流向示意圖

五、電動三通球閥安裝連接尺寸

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

L

150

150

180

200

220

240

260

280

320

380

440

550

L1

75

75

90

100

110

120

130

140

160

190

220

275

H

185

191

193

212

217

260

293

323

382

468

510

655

W

140

140

140

164

164

190

210

247

276

348

378

524

PN1.6MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

220

250

285

340

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

46

56

65

76

84

99

118

132

156

184

211

266

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

PN2.5MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

360

D1

65

75

85

100

110

125

145

160

190

220

250

310

D2

46

56

65

76

84

99

118

132

156

184

211

274

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

PN4.0MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

375

D1

65

75

85

100

110

125

145

160

190

220

250

320

D6

40

51

58

66

76

88

110

121

150

176

204

260

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-30

PN6.4MPa法蘭連接尺寸

D

105

130

140

155

170

180

205

215

250

295

345

415

D1

75

90

100

110

125

135

160

170

200

240

280

345

D6

40

51

58

66

76

88

110

121

150

176

204

260

n-φd

4-14

4-18

4-18

4-22

4-22

4-22

8-22

8-22

8-26

8-30

8-33

12-36
